一、K型往復式給煤機用途：

　　K型往復式給煤機主要用于礦井和選煤廠，將煤炭經煤倉進行均勻的裝載與運輸機上或其他篩選，貯存裝置中。

　　二、K型往復式給煤機構造及說明：

　　給煤機系由機架，底板（給煤槽），傳動平臺等組成，漏斗閘門，托滾組成。

　　傳動原理：當電動機開動后經彈性聯軸器，減速機，曲柄連桿機構托動傾斜5°的底板在托滾上作直線往復式運動，將煤均勻的卸載到運輸機或其他篩選設備上。

　　給煤機可根據需要設有帶漏斗，不帶漏斗良種，依據訂貨而定。

　　給煤機并設有兩種結構形式：

　　1.帶調節閘門。

　　2.不帶調節閘門。

　　其生產率由調節閘門來達到。

　　三、K型往復式給煤機安裝及使用：

　　1.給煤機體（或漏斗）是固定在貯料倉口下，在安裝前需要找平，將機架與倉口用螺釘緊固，然后再將傳動平臺找正，H型架與機架，傳動平臺焊牢。減速機，電動機找平、找正、調節適當，螺釘緊固后，用手試運轉，查無故障即可給電動機試車。

　　2.安裝后需進行空負載試車，在運轉當中，檢查各部件工作是否正常，滾動軸承最高溫升不可大于60℃

　　3.依據卸載要求調節生產率時，將曲柄部位銷軸拔出，松動螺母，轉動曲柄，按曲柄殼的位置“1、2、3、4”選擇固定，將銷軸插入，聯接曲柄與曲柄殼，緊固銷軸和螺母，調節完畢后再開車。

　　四、K型往復式給煤機檢修與維護：

　　1.給煤機在使用時，煤倉內應貯有足夠的煤量，以避免裝煤入倉時，直接沖擊底板（給煤槽）。

　　2.每日連續工作后應檢查機件有無松脫或不正常等現象。

　　3.機件與煤直接摩擦之襯板，其厚度磨損一半以上時進行修補或更換。

　　4.傳動機件，每連續工作六個月需檢查一次，拉桿部分的機件必須保持正常配合，如有不正常現象，立即修復或更換。

　　5.對主要部件的維護：

　　減速機：六個月檢查一次，同時對滾珠軸承和箱體進行清洗或更換潤滑油。

　　電動機：按電動機規定的檢修維護要求進行。

　　五、K型往復式給煤機技術性能：

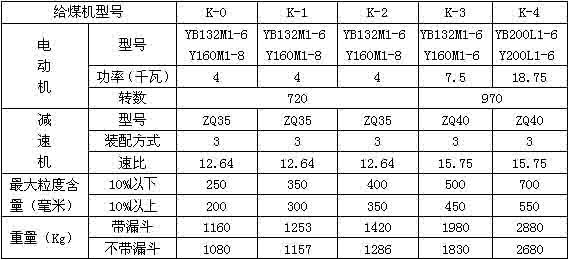

　　1.生產率關系表：

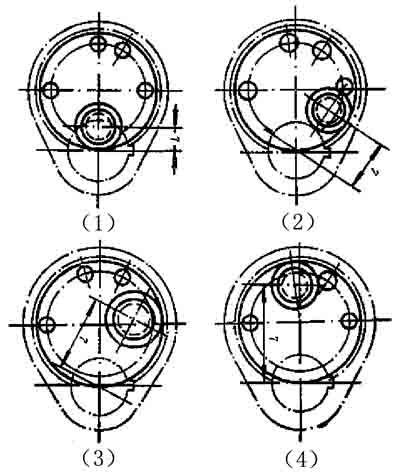

　　2.曲柄偏心位置：

　　上表所列之生產率為調節閘門調節到最大位置（相當不帶調節閘門）時的生產率。

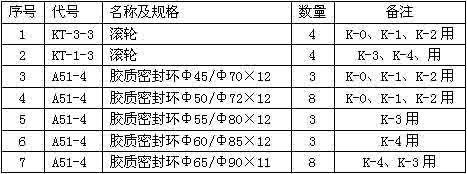

　　六、K型往復式給煤機隨機備件明細表：

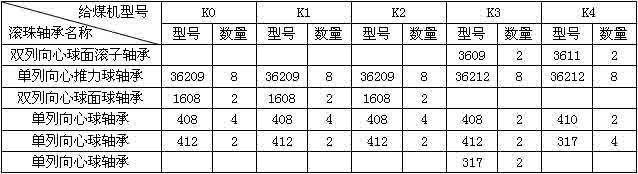

　　七、K型往復式給煤機滾珠軸承一覽表：

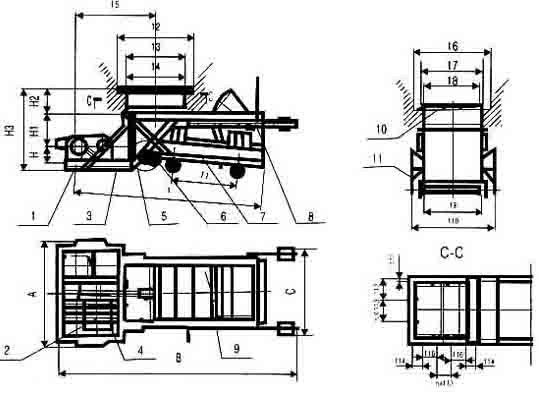

　　八、K型往復式給煤機技術參數圖：
