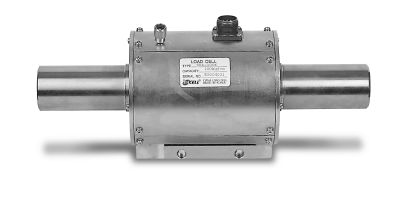

TRA韓國Dacell扭矩傳感器
產品品牌：韓國Dacell，韓國大拿
產品名稱: 扭矩傳感器
產品型號：TRA扭矩傳感器
產品特點：
l TRA 測量連續旋轉物體扭矩
l 鉑金涂層得連接器，能保證長期信號穩定，高精度
l 量程范圍：9.807N-m~2.942kNm
l 適用于大多數工業設備測量
l 應用包括汽車零部件，如離合器、變速箱，電機和水泵性能測試
l 選項 : r.p.m. 傳感器, 安裝支架
韓國Dacell TRA扭矩傳感器技術參數：
|
規格 |
參數值 |
|
額定量程(R.C) |
1~300㎏f-m |
|
額定輸出(R.O) |
1.5mV/V±1%(1~5㎏f-m:1mV/V) |
|
非線性 |
0.3%R.O. |
|
滯后 |
0.2%R.O. |
|
重復性 |
0.3%R.O. |
|
可用電壓 |
10V |
|
阻抗 |
350?±1% |
|
絕緣阻抗 |
200M? |
|
額定輸出溫度影響 |
0.3% R.O/10℃ |
|
零點平衡溫度影響 |
0.2% Load/10℃ |
|
安全過載 |
120% R.C. |
|
導線長度 |
φ7.4core coble 3m |

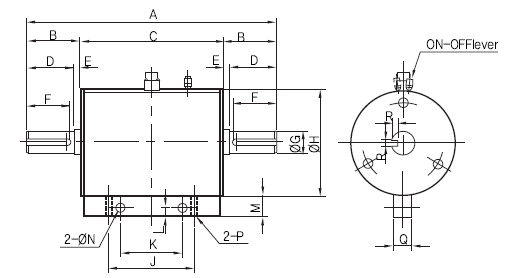

韓國Dacell TRA扭矩傳感器尺寸圖：
尺寸 單位:mm
|
型號 |
量程 |
A |
B |
C |
D |
E |
F |
φG |
φH |
J |
K |
L |
M |
N |
P |
Q |
R |
重量 |
|
TRA-1K |
1kgf-m(9.807N-m) |
203 |
43 |
117 |
38 |
5 |
35 |
18 |
85 |
90 |
50 |
7 |
17 |
7 |
M6 |
15 |
5x5 |
3 |
|
TRA-2K |
2kgf-m(19.61N-m) |
203 |
43 |
117 |
38 |
5 |
35 |
18 |
85 |
90 |
50 |
7 |
17 |
7 |
M6 |
15 |
5x5 |
|
|
TRA-5K |
5kgf-m(49.03N-m) |
203 |
43 |
117 |
38 |
5 |
35 |
18 |
85 |
90 |
50 |
7 |
17 |
7 |
M6 |
15 |
5x5 |
|
|
TRA-10K |
10kgf-m(98.07N-m) |
240 |
55 |
130 |
50 |
5 |
45 |
32 |
100 |
90 |
50 |
7 |
17 |
7 |
M6 |
15 |
10x8 |
7 |
|
TRA-20K |
20kgf-m(196.1N-m) |
240 |
55 |
130 |
50 |
5 |
45 |
32 |
100 |
90 |
50 |
7 |
17 |
7 |
M6 |
15 |
10x8 |
|
|
TRA-50K |
50kgf-m(490.3N-m) |
340 |
95 |
150 |
90 |
5 |
85 |
47 |
118 |
100 |
60 |
8 |
20 |
9 |
M8 |
17 |
12x8 |
12 |
|
TRA-100K |
100kgf-m(980.7N-m) |
340 |
95 |
150 |
90 |
5 |
85 |
47 |
118 |
100 |
60 |
8 |
20 |
9 |
M8 |
17 |
12x8 |
|
|
TRA-200K |
200kgf-m(1.961KN-m) |
360 |
103 |
154 |
100 |
3 |
95 |
63 |
135 |
100 |
60 |
8 |
20 |
9 |
M8 |
17 |
18x11 |
23 |
|
TRA-300K |
300kgf-m(2.942KN-m) |
360 |
103 |
154 |
100 |
3 |
95 |
63 |
135 |
100 |
60 |
8 |
20 |
9 |
M8 |
17 |
18x11 |
